不发火防静电白云石骨料地坪使用寿命

注意：白云石骨料只是地坪原材料，本身没有独立使用年限，寿命指拌合浇筑成型后的整体地坪面层寿命，骨料被胶凝材料包裹，正常工况下骨料本身不会老化失效，失效大多出现在水泥基体开裂、起砂、导电体系衰减。

参考使用年限（水泥基不发火防静电地坪）

1. 普通厂房、仓库、电子车间（中等荷载）：正常施工 + 规范养护，10‑15 年

2. 重载工况（叉车频繁碾压、码头、油料库、化工车间）：材料达标、厚度足够，15‑20 年

3. 室外、强冲击、油污腐蚀、冷库交替环境：损耗加快，一般8‑12 年，需要定期检修维护

优质工程，骨料级配合理、施工到位，部分项目可以做到 20 年以上使用；如果材料以次充好、偷减厚度、养护不到位，3‑5 年就会出现起砂、开裂，丧失不发火防静电功能。

影响实际寿命的关键因素

1、骨料本身品质

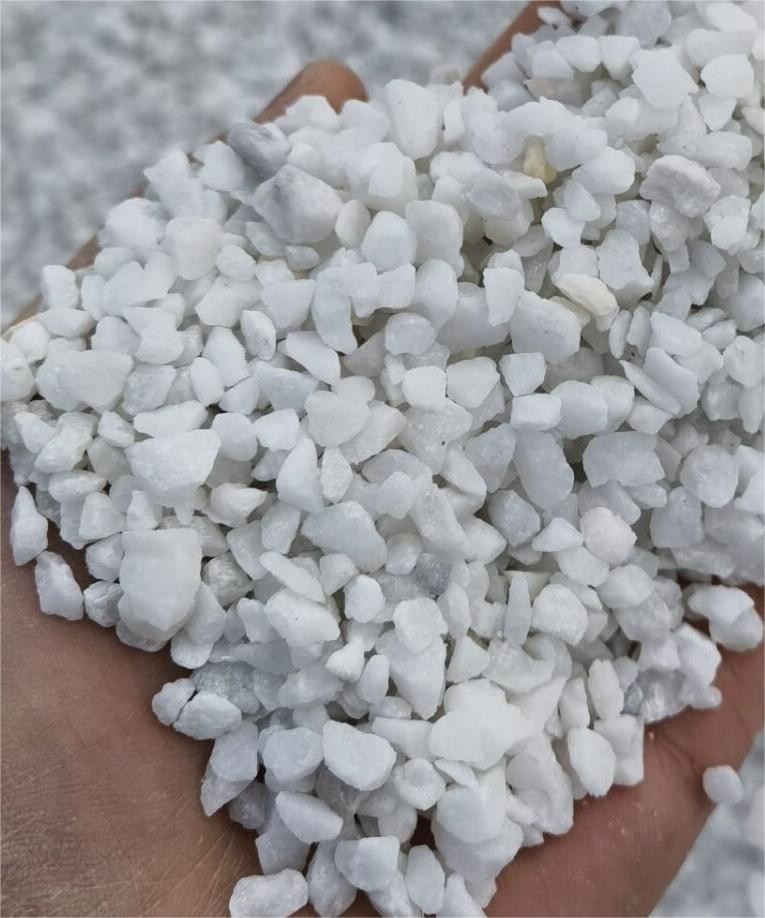

1. 必须是不发火专用白云石骨料，经过磁选除铁，含泥、石粉低；杂质多、风化软料多，地坪很快起砂粉化。

2. 颗粒级配合理，针片状少；级配混乱会造成面层孔隙大，强度下降，加速破损。

2、地坪施工与材料体系（影响最大）

1. 面层厚度：砂浆薄层 15‑20mm 寿命偏低；重载建议细石混凝土 40mm 以上，厚度不足极易破损。

2. 胶凝材料强度等级，水胶比不能过大；现场随意加水会直接造成地坪起砂、缩短寿命。

3. 防静电导电体系、接地系统是否规范；骨料不坏，但导电网络断裂，会直接丧失防静电功能。

4. 充分养护，早期不得重载碾压，早期开裂会大幅缩减整体寿命。

3、现场工况条件

• ✅轻载、室内、干燥、无强化学腐蚀：寿命最长

• ⚠️频繁叉车碾压、重物坠落冲击、金属拖拽摩擦：磨损加速

• ⚠️长期油污、酸碱、潮湿、冻融、室外露天环境：腐蚀基体，缩短使用寿命

什么情况需要维修翻新

出现下面现象，即便骨料没坏，也需要处理，否则不发火、防静电安全失效：

1. 表面大面积起砂掉颗粒、坑洞、裂缝；

2. 表面电阻检测超标，防静电功能失效；

3. 表层严重磨损，骨料裸露，容易带入金属碎屑，带来打火隐患。

补充采购提醒

不要只看骨料，整体地坪寿命 = 合格骨料 + 高强胶凝材料 + 合理厚度 + 规范施工 + 后期维护
