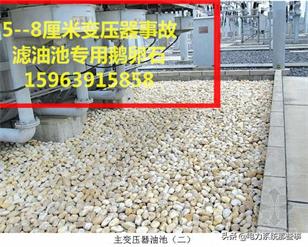

大家经常看到，大容量油浸变压器的四周一般都放置了很多鹅卵石，鹅卵石的下面用格栅网支撑，下面是卸油池，如下图所示。那么，这么多的鹅卵石是起什么作用的呢？卸油池的作用又是什么呢？

放置鹅卵石的主要目的是当漏油时，油能尽快流入下面的卸油池，也可以防火！卸油池的后面还有储油池，每个大型油变设置一个卸油池，多个油浸变压器的卸油池可以共用一个储油池。

当发生事故时，如变压器喷油或爆炸，变压器油就会通过鹅卵石流到卸油池内，然后流往事故储油池。鹅卵石用在卸油池的上面通过栅格网支撑，栅格网上面放置鹅卵石。鹅卵石的作用主要是表面积大，有利于事故排出的油散热，如果油着火了，可以快速熄灭。铺设鹅卵石还有一个作用就是当变压器油着火时，燃油漏到油池后，将其火源与变压器本体隔离。临沂鹅卵石生产基地批发变压器用鹅卵石。避免火灾事故的扩大。

总结一下油浸式变压器的这种设计的原理和作用：

1. 铺上鹅卵石的目的，就是当变压器起火、爆炸后，鹅卵石可以防止变压器中的油喷溅；

2. 高温变压器油经过卵石的冷却后，可减小火势。

3. 变压器下面的卸油池，通往事故储油池。发生事故时，如喷油或爆炸，变压器的油会卸到卸油坑内，然后流往事故油池。

4. 卸油池内有的做隔栅，也有的不做隔栅。做隔栅的，鹅卵石放置在隔栅上面；不做隔栅的，鹅卵石就放置在卸油坑内。做不做隔栅，跟变压器型式、容量、电压等级有关。

变压器周围的鹅卵石的规格大小是有规定的，根据《3-110KV高压配电装置设计规范》（GB50060-2008）第5.5.3条规定，屋外单台电气设备的油量在1000kg以上时，应设置贮油或挡油设施，当设置有容纳20%油量的贮油或挡油设施时，应设置将油排到安全处所的设施，且不应引起污染危害。

当不能满足上述要求时，应设置能容纳100%油量的贮油或挡油设施。贮油或挡油设施应大于设备外廓每边各1000mm，四周应高出地面100mm，贮油设施内应铺设卵石层，卵石层厚度不应小于250mm，卵石直径为50-80mm 。

当设置有油水分离措施的总事故贮油池时，贮油池容量宜安装大一个邮箱容量的60%确定。

有关鹅卵石配合卸油池和事故储油池，服务于油浸变压器的这种设备。
