为什么变电站变压器下面放这么多鹅卵石？鹅卵石填充厚度是多少？

变压器鹅卵石

发布时间：2022-12-15 17:49:29作者：eluanshi浏览量：563

变压器内部发生故障时候，迅速将内部油卸进底部的事故油池。鹅卵石主要是过滤。

鹅卵石大小有规范要求，太小会堵塞油口，太大阻挡不住泥沙杂物。山东沂河鹅卵石厂。

为加速排空全部油量，现在还有冲氮灭弧装置，事故触发后，高压氮气快速充满变压器内部。变压器油被快速挤出，流过鹅卵石，进入事故油池。山东变压器鹅卵石生产厂家。

即便发生事故火灾，鹅卵石上一点点油可以减少对变压器的伤害。变压器故障后，例如爆炸，燃烧，或漏油后，将变压器油通过鹅卵石渗到旁边的油池。消防安全用的

户外单台油量为1000kg以上的电气设备，应设置贮油或挡油设施，其容积宜按设备油量的20％设计，并能将事故油排至总事故贮油池。

6.7.9条文：

贮油设施内应铺设卵石层，其厚度不应小于250mm，卵石直径宜为50mm～80mm。

综上，这里的电气设备即是指变压器及其他带油电气设备。

为什么要铺卵石层？

因为贮油池内铺设卵石，可起隔火降温作用，防止绝缘油燃烧扩散。卵石直径，根据国内的实践及参考国外规程可为50mm～80mm，若当地无卵石，也可采用无孔碎石。为了加快绝缘油穿过卵石层渗入油池，并在排至事故油坑时绝缘油液面不致超过卵石层。卵石层下应有足够的空间容纳设备20％的油量。

变压器故障后，例如爆炸，燃烧，或漏油后，将变压器油通过鹅卵石渗到旁边的油池。消防安全用的

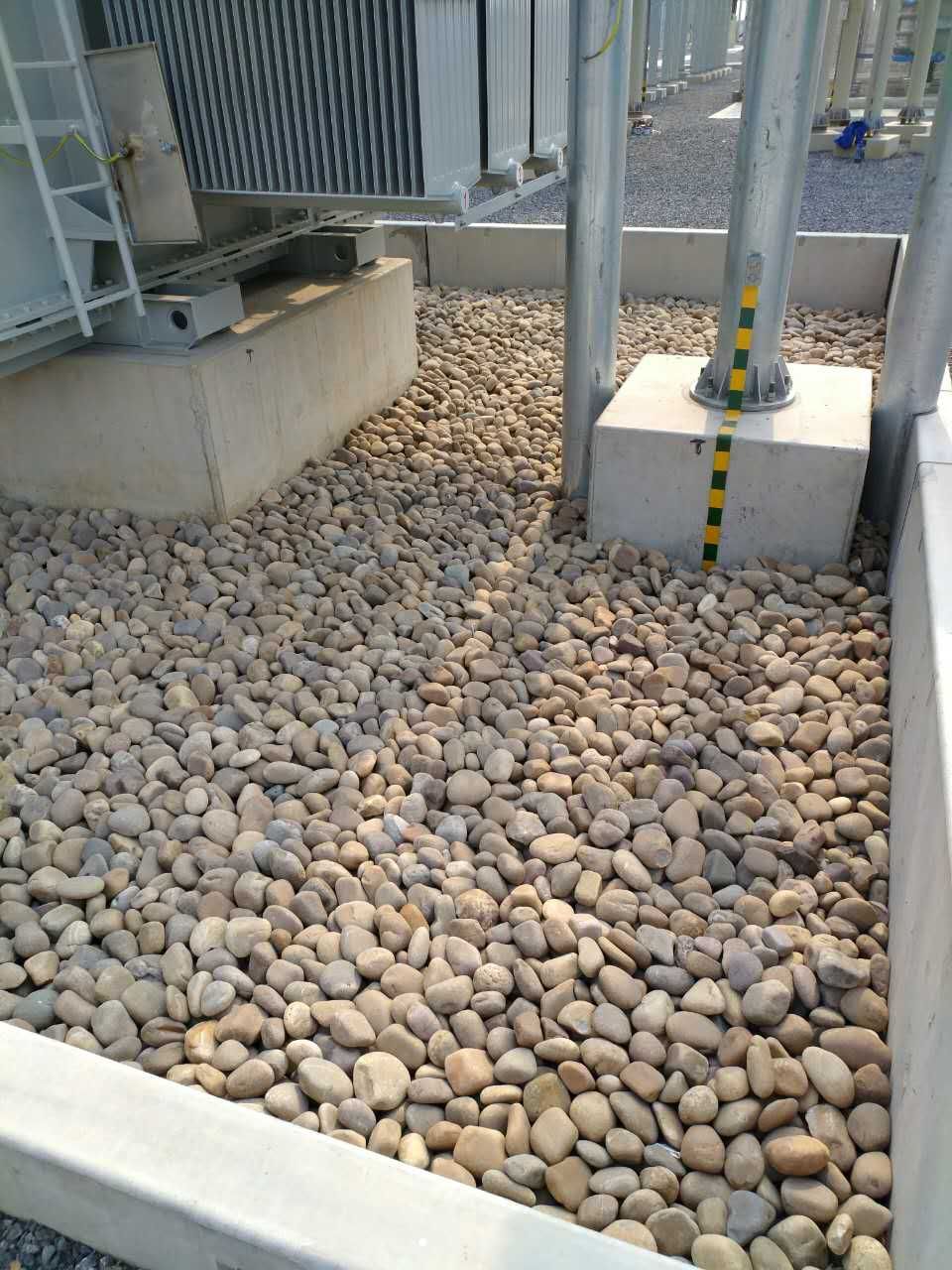

很多人都会有疑问，变压器下面为什么铺放鹅卵石？特别是发电厂大型变压器下面有鹅卵石，热电厂变压器下面的鹅卵石有什么作用，到底发挥什么功效？

变压器鹅卵石又叫变压器垫层鹅卵石、或变压器池鹅卵石，主要存放在大型油浸式变压器下的储油池下面。

其实关于变压器鹅卵石，建设部是由标准规定：大型油浸式变压器下部应设有储油池，面积要稍大于变压器所占平面，深度1M左右，铺设直径10CM左右的鹅卵石，主要目的就是吸收变压器漏油。

我们接下来看看变压器鹅卵石有什么用.

1、变压器下这个部位我们通常称为卸油池或卸油坑，通往事故油坑或事故油池。

2、发生事故时，如喷油或爆炸，变压器的油会卸到卸油坑内，然后流往事故油池。

3、放置鹅卵石，便于卸油是一个原因，此外，绝缘、便于检修、运行人员检查、工作也是一个原因。

变压器用的鹅卵石只要规格均匀，外观光滑，坚硬就可以，颜色天然色为主。
