高速铁路沿线变电所变压器下面的鹅卵石做什么用的
东营高速铁路变电所变压器鹅卵石指定生产厂家
电厂变压器专用天然鹅卵石:5—10CM;(电力部门检验合格全通过)

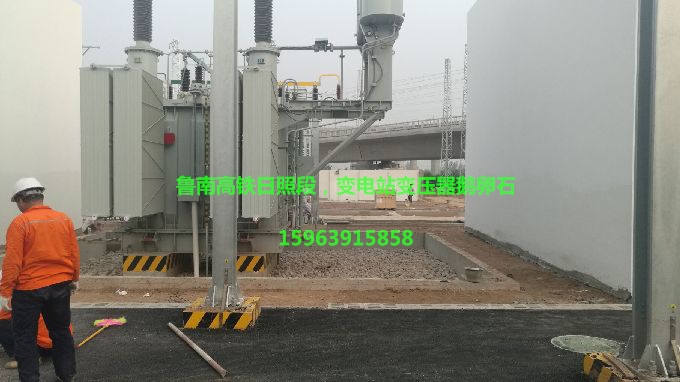

高速铁路沿线变压器专用鹅卵石:
建设部部颁标准有规定的,大型油浸式变压器下部应设有储油池,面积要稍大于变压器所占平面,深度1M左右,铺设直径8-10CM左右的鹅卵石,主要目的就是吸收变压器漏油。
相关标准:
电力设备典型消防规程DL5027-1993中7.3.4规定为50-80mm。《3-110KV高压配电装置设计规范》(GB 50060-92)第5.4.5条 贮油池内宜铺设厚度不小于250mm的鹅卵石层,其鹅卵石直径宜为50-80mm。
高速铁路变压器下面的鹅卵石干什么用?
1.防火。
事实上,变压器下部是一个卸油池或卸油坑(或者类似的叫法),通往事故油坑或事故油池。卸油池上部加了一个钢筋网隔栅,鹅卵石铺在钢筋网隔栅上,当运行中的变压器突然发生起火时,喷出的油或从事故排油阀中排出的油,经鹅卵石流入卸油坑内,然后流往事故油池,这时的鹅卵石起到隔离作用,减小火势,利于灭火;另外高温变压器油经过鹅卵石的冷却后,可减小火势。
2.渗油的。
变压器在工作异常时,无论是过热还是内部短路造成压力升高,都可能从压力释放阀中喷出油来,变压器下面是油池,这些变压器油就流到油池里,为了以后检修或者巡检方便,防止油都积在表面上,就铺一层鹅卵石,油就在鹅卵石缝隙间流到下面去,稍微干净一点.
