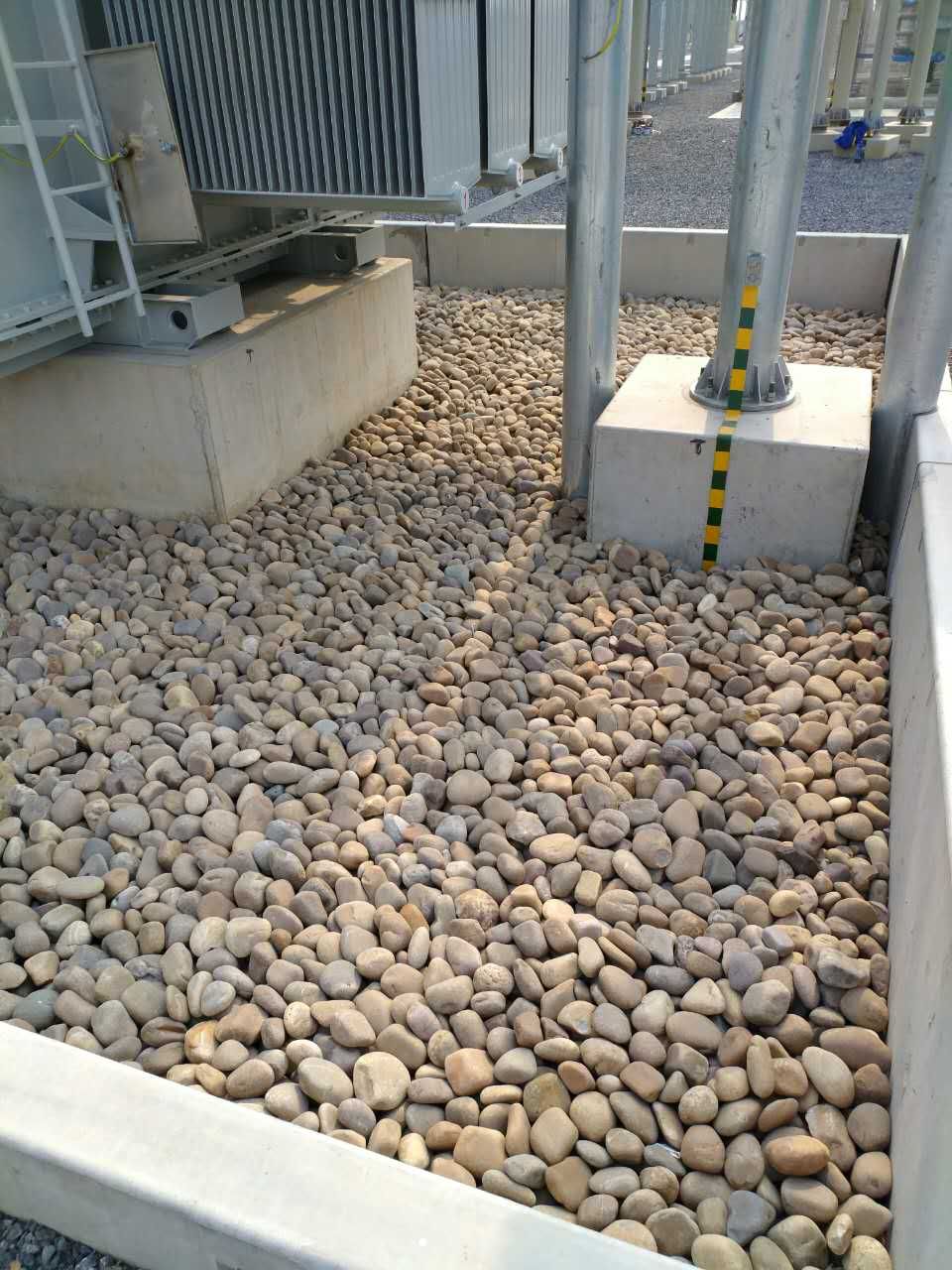

大家经常看到,大容量油浸变压器的四周一般都放置了很多鹅卵石,鹅卵石的下面用格栅网支撑,下面是卸油池,如下图所示。那么,这么多的鹅卵石是起什么作用的呢?卸油池的作用又是什么呢?山东临沂鹅卵石生产基地专业生产供应。
放置鹅卵石的主要目的是当漏油时,油能尽快流入下面的卸油池,也可以防火!卸油池的后面还有储油池,每个大型油变设置一个卸油池,多个油浸变压器的卸油池可以共用一个储油池。
当发生事故时,如变压器喷油或爆炸,变压器油就会通过鹅卵石流到卸油池内,然后流往事故储油池。鹅卵石用在卸油池的上面通过栅格网支撑,栅格网上面放置鹅卵石。鹅卵石的作用主要是表面积大,有利于事故排出的油散热,如果油着火了,可以快速熄灭。铺设鹅卵石还有一个作用就是当变压器油着火时,燃油漏到油池后,将其火源与变压器本体隔离。避免火灾事故的扩大。
总结一下油浸式变压器的这种设计的原理和作用:
1. 铺上鹅卵石的目的,就是当变压器起火、爆炸后,鹅卵石可以防止变压器中的油喷溅;
2. 高温变压器油经过卵石的冷却后,可减小火势。
3. 变压器下面的卸油池,通往事故储油池。发生事故时,如喷油或爆炸,变压器的油会卸到卸油坑内,然后流往事故油池。
4. 卸油池内有的做隔栅,也有的不做隔栅。做隔栅的,鹅卵石放置在隔栅上面;不做隔栅的,鹅卵石就放置在卸油坑内。做不做隔栅,跟变压器型式、容量、电压等级有关。
变压器周围的鹅卵石的规格大小是有规定的,根据《3-110KV高压配电装置设计规范》(GB50060-2008)第5.5.3条规定,屋外单台电气设备的油量在1000kg以上时,应设置贮油或挡油设施,当设置有容纳20%油量的贮油或挡油设施时,应设置将油排到安全处所的设施,且不应引起污染危害。
当不能满足上述要求时,应设置能容纳100%油量的贮油或挡油设施。贮油或挡油设施应大于设备外廓每边各1000mm,四周应高出地面100mm,贮油设施内应铺设卵石层,卵石层厚度不应小于250mm,卵石直径为50-80mm 。
当设置有油水分离措施的总事故贮油池时,贮油池容量宜按最大一个邮箱容量的60%确定。
有关鹅卵石配合卸油池和事故储油池,服务于油浸变压器的这种设计思路和原理都讲清楚了,朋友们还有什么想法,欢迎留言。
